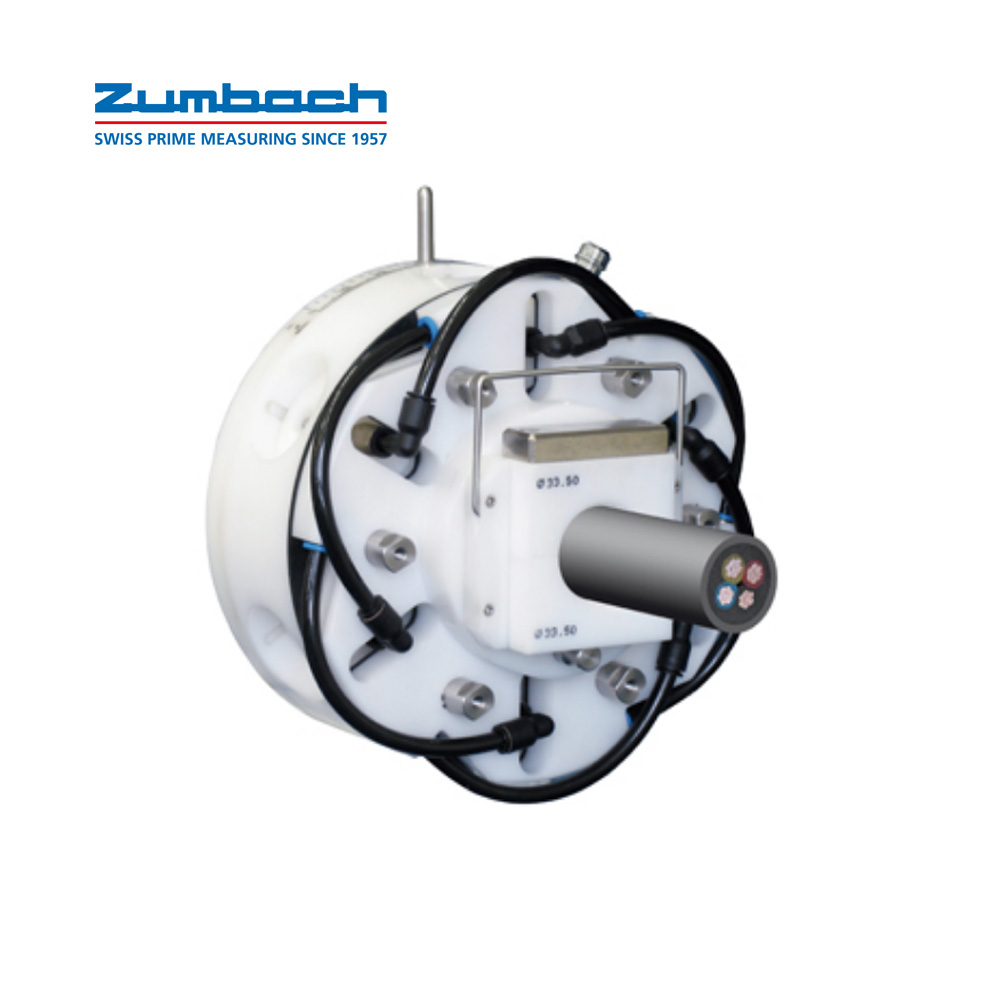

UMAC® WALLMASTER Medición por ultrasonido

UMAC^® Medición de la excentricidad y medición del espesor de pared con ultrasonidos

UMAC^® ofrece una línea completa de sistemas de medición sin contacto por ultrasonido para la medición y control del grosor de pared de tuberías, mangueras, tubos y cubierta de cables.
El corazón de cada sistema consiste en un sistema de medición UMAC^® altamente evolucionado, recogiendo información de hasta 16 sensores a alta velocidad. Los sistemas WALLMASTER procesan datos procedentes de varios cabezales de medición ODAC^® y un sistema para la excentricidad y grosor de pared UMAC^®, ubicado inmediatamente después de la extrusora. El control del grosor de pared y/o el diámetro en bucle automático cerrado es fácilmente posible.

Principio de medición por ultrasonidos

Se basa en la diferencia de tiempo (t₂) entre los ecos provenientes desde la superficie y la cara interior del producto. Un cristal piezoeléctrico es excitado por un impulso eléctrico. El cristal convierte la energía eléctrica en energía mecánica (ondas de sonido). Cuando el sonido detecta una diferencia en el medio de propagación (por ejemplo, al pasar de agua a un material sintético), una parte se refleja hacia el cristal (eco).

Grosor de pared = Velocidad de sonido del material x t₂ x 0.5
