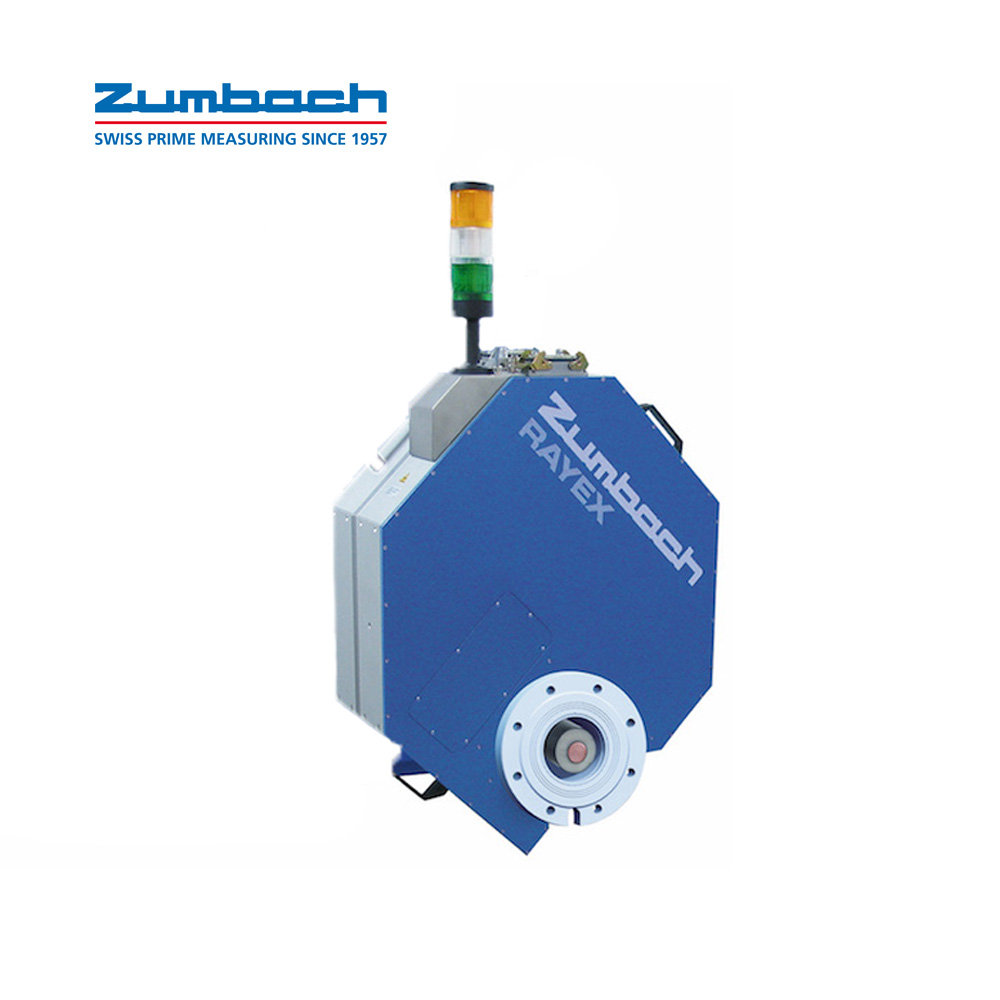

RAYEX D Sistema dinámico de medición y control de rayos X

RAYEX® D es una radiografía de baja energía y alta velocidad sistema de escaneo para la medición de espesor de pares, excentricidad, diámetro y ovalidad de productos multicapa o monocapa en líneas CV. RAYEX® D se basa en los primeros  sistemas del mundo que fue capaz de medir todo los parámetros relevantes del cable desde fuera del tubo mirando a través Ventanas de berilio.

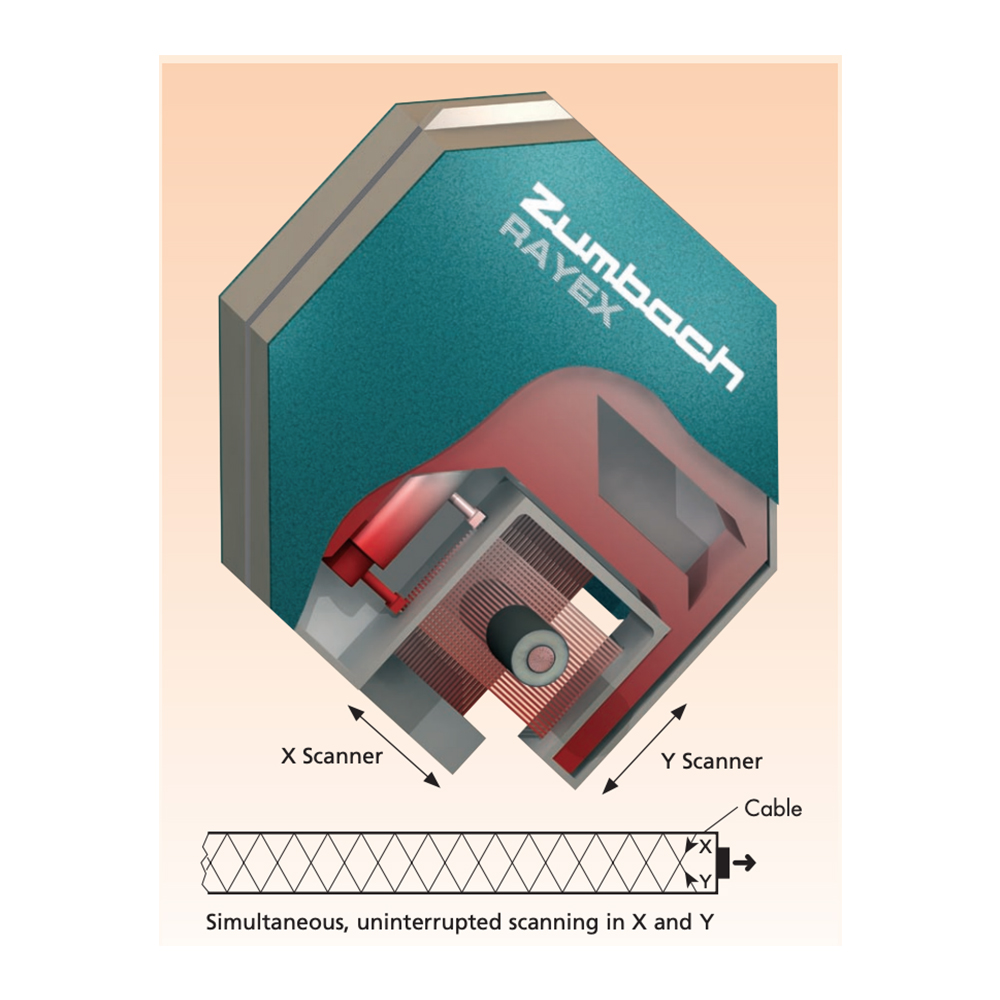

Para lograr una medición precisa de las capas individuales se desarrolló una fuente de rayos X con un escáner con un haz ultra estable . La fuente suministra un haz muy estrecho (haz de lápiz) que penetra el cable de forma muy selectiva en los puntos de interés. El receptor tiene una resolución muy alta y esta hecho para que ninguna radiación dispersa pueda falsificar las lecturas. La fuente y el receptor están montados en un marco en C que se mueve de un lado a otro. El cable pasa por un motor que conduce un tornillo de bola. Un procesador especial controla la velocidad del escáner y puestos. Dos de estas unidades escanean el cable planos perpendiculares orientados a 45 ° a nivel.

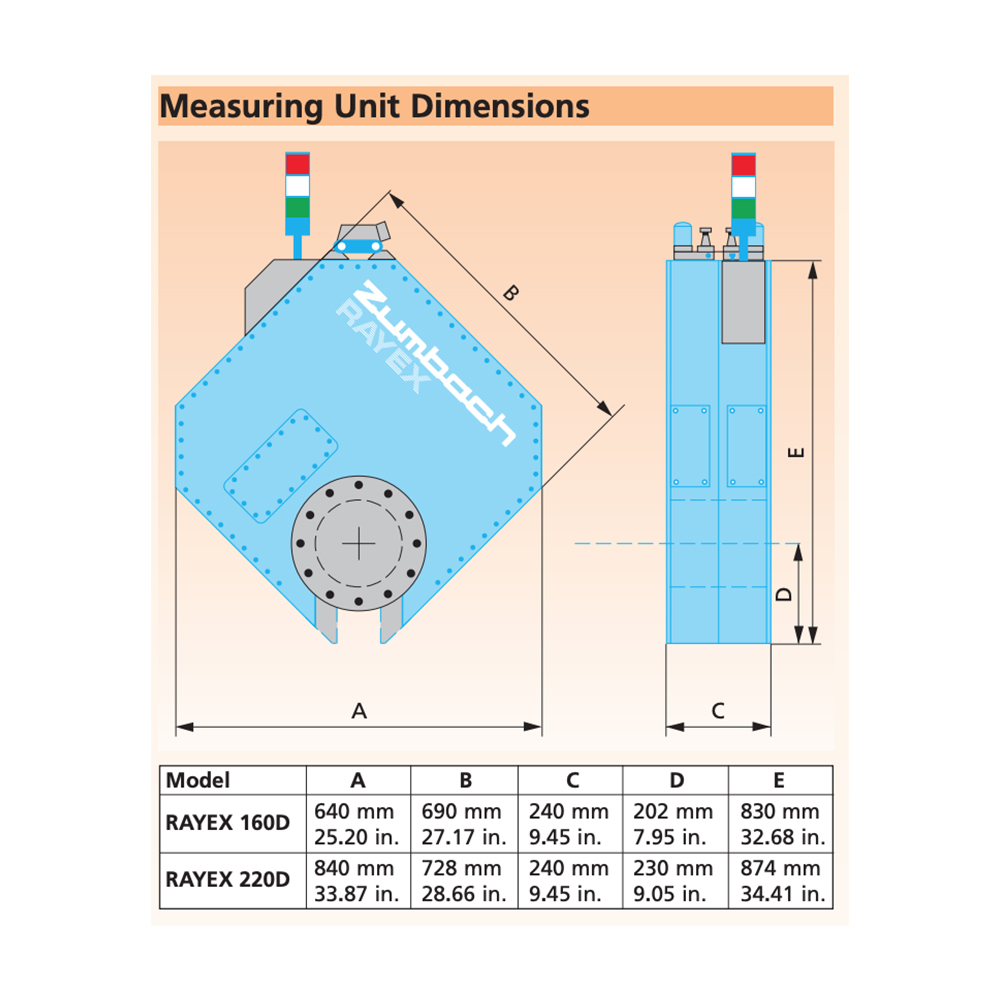

Disponible en dos modelos:

RAYEX 160D

RAYEX 220D



Category:

Description

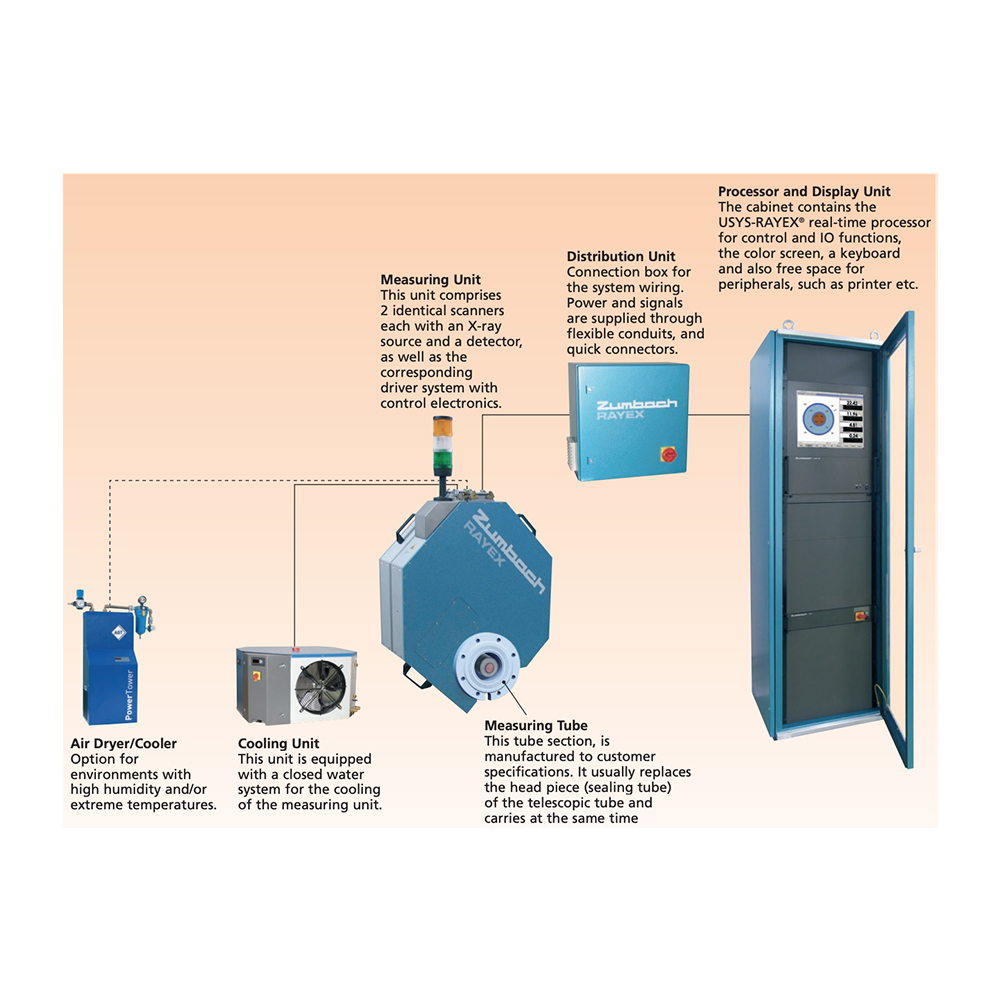

Modular Y Práctico:

El RAYEX® está diseñado como un sistema modular. Prácticamente no hay limitaciones en la longitud de los cables, los componentes principales y el auxiliar pantallas etc. La unidad de medición está compuesta de 2 escáneres idénticos y livianos. Todo esto significa flexibilidad y fácil instalación, mantenimiento y servicio.

Características:

Máxima precisión y estabilidad

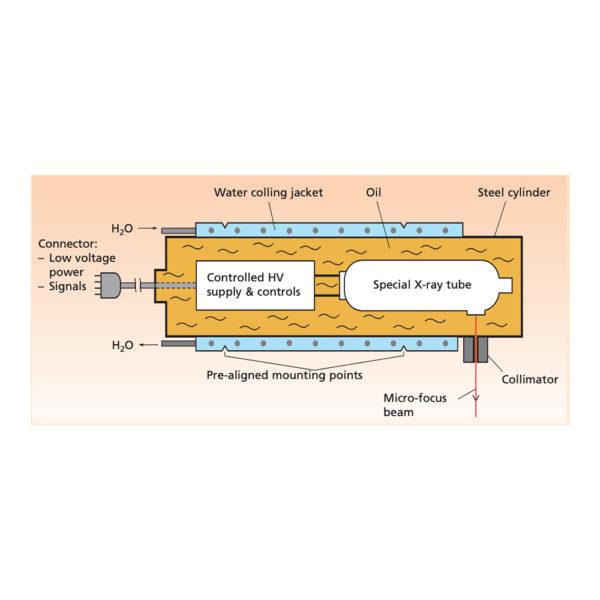

  • La fuente de rayos X ultra estable garantiza una alta sensibilidad local y precisión de medición gracias a
    Haz enfocado e intensidad estable.
  • Incluso un semiconductor interno de 0,3 mm (0,012 pulg.) Se mide con precisión.
Altas tasas de medición, simultáneamente en los ejes X e Y
  • Preprocesamiento ya dentro del escáner, garantizando una alta tasa de medición y calidad de las mediciones.
Sistema de protección único para ventanas de berilio
  • Para una protección eficiente de las ventanas de berilio (que es crucial en cuanto a seguridad, vida útil y costo de mantenimiento) se concibió un tubo de protección único para un intercambio rápido.
  • Versión especial para líneas CV de vapor.
Escáneres modulares ligeros
  • Diseño superior con 2 escáneres intercambiables para los ejes X e Y.
  • Es posible la operación con 1 escáner individual.
  • Excelente protección contra rayos X; Fuente de rayos X de microfocus integrada fácil y simple.
No hay posibilidades de interferencia.
  • Escáneres totalmente cerrados y protegidos sin motores externos, cables, etc.
Diagnóstico y prueba de funcionamiento
  •  Posibilidad de escaneo de referencia para reajustar la contaminación por suciedad.
  • Posibilidad de ajuste fino para establecer una comparación fuera de línea con el retroproyector / gráfico de sombras.
